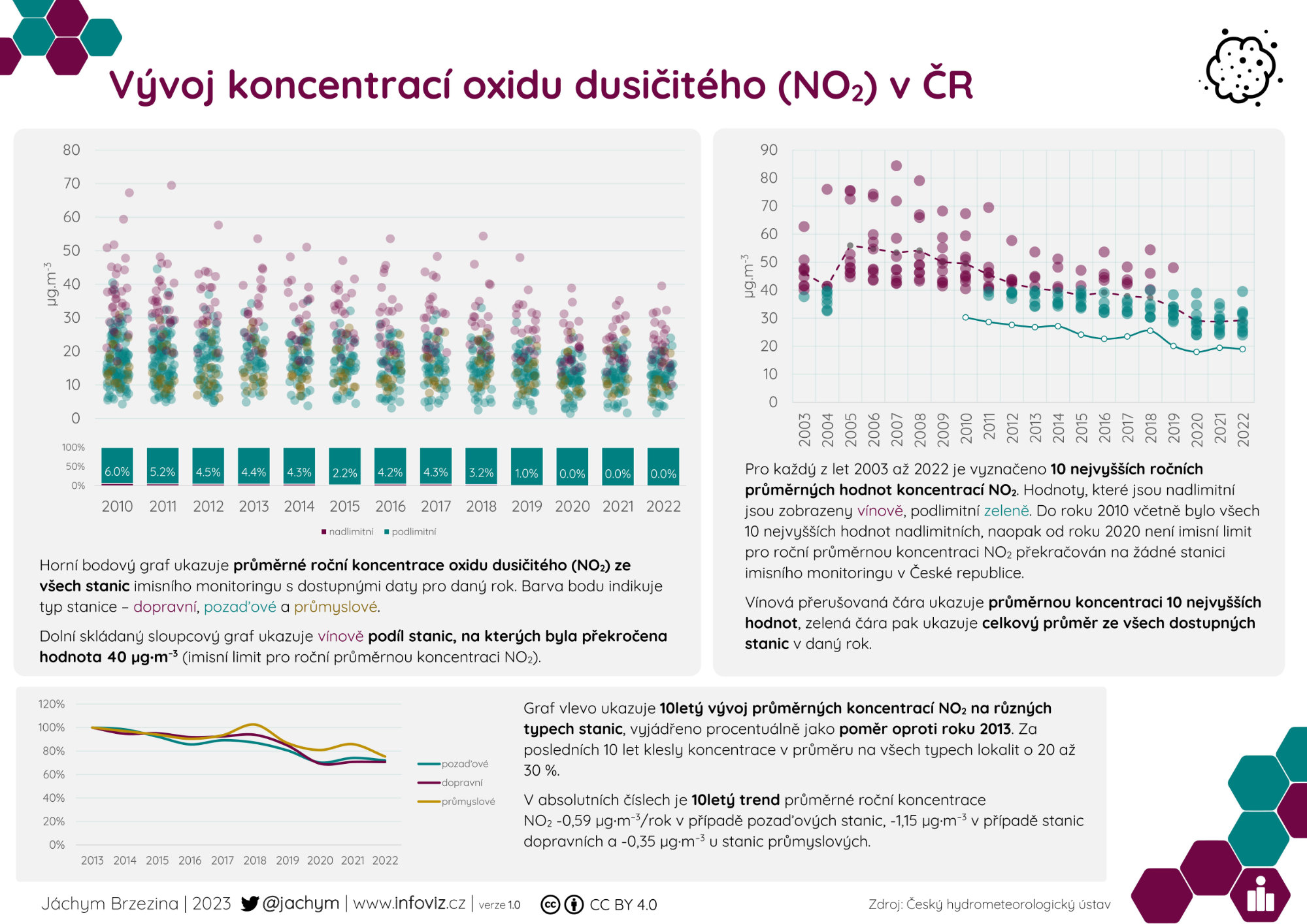

Transkript infografiky

Horní bodový graf ukazuje průměrné roční koncentrace oxidu dusičitého (NO₂) ze všech stanic imisního monitoringu s dostupnými daty pro daný rok. Barva bodu indikuje typ stanice – dopravní, pozaďové a průmyslové.

Dolní skládaný sloupcový graf ukazuje vínově podíl stanic, na kterých byla překročena hodnota 40 µg∙m^–3 (imisní limit pro roční průměrnou koncentraci NO₂).

Pro každý z let 2003 až 2022 je vyznačeno 10 nejvyšších ročních průměrných hodnot koncentrací NO₂. Hodnoty, které jsou nadlimitní jsou zobrazeny vínově, podlimitní zeleně. Do roku 2010 včetně bylo všech 10 nejvyšších hodnot nadlimitních, naopak od roku 2020 není imisní limit pro roční průměrnou koncentraci NO₂ překračován na žádné stanici imisního monitoringu v České republice.

Vínová přerušovaná čára ukazuje průměrnou koncentraci 10 nejvyšších hodnot, zelená čára pak ukazuje celkový průměr ze všech dostupných stanic v daný rok.

Graf vlevo ukazuje 10letý vývoj průměrných koncentrací NO₂ na různých typech stanic, vyjádřeno procentuálně jako poměr oproti roku 2013. Za posledních 10 let klesly koncentrace v průměru na všech typech lokalit o 20 až 30 %.

V absolutních číslech je 10letý trend průměrné roční koncentrace NO₂ 0,59 µg∙m^–3/rok v případě pozaďových stanic, 1,15 µg∙m^–3 v případě stanic dopravních a  0,35 µg∙m^–3 u stanic průmyslových.
